430MHzトランスバーター〜その後

(2002年2月ごろ)

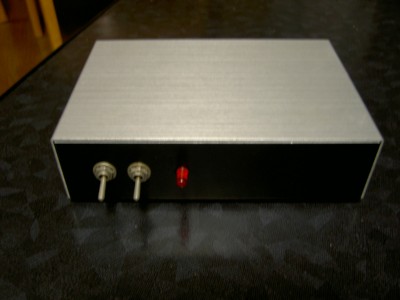

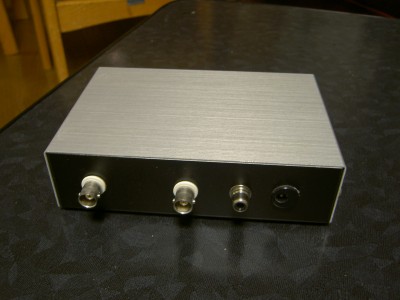

430MHzトランスバーターを久々にいじってみた。フタを開けると比較的安定しているが、ケースに触ったり、フタをかぶせたりすると状態が変わる。そこで、基板と脚との間にベークライトのスペーサーを入れて絶縁してみたら、状態が悪くなった。感度が悪くなり、グランドや受信系のトリマーのあたりを指で触ると受信信号強度が変わる、という以前の状況になる。それでスペーサーを外した。フタを閉めると受信感度が悪くなるのはおいといて、この(フタをあけた)状態ではそこそこの特性になっている。発振器の初段のコイルのコアをいじってみたが、特に状態は変わらない(局発の周波数は変わる)。所々の強いスプリアスは相変わらず。進歩なし。周波数を調整しようとして、受信ミキサの手前の抵抗のところで周波数を測ろうとプローブを当てると、電源近くのトランジスタ(2SC1815)から煙が出てイヤなにおいが……。TR切替え端子をGNDに落とすと、やっぱりトランジスタから煙が……。このトランジスタ壊したなぁ。まあこれならいいけど。なんなんだ一体。このトランスバーター難しすぎる……。

(2007年7月ごろ)
久しぶりに430MHzのトランスバータを引っ張り出してきて動かしてみた。SENDをGNDに落とすとリレーが切り替わる音がするのを確認した。そのあと、FT-655につないでFMを聞いてみた。433MHz近辺のFM局はまあ、普通に聞こえる。ただ、基板の受信入力付近(RF増幅部付近)に指を近づけたり、トリマーを調整ドライバーの金属部分で触れたりすると、信号強度が強くなる。10dB程度か。プリント基板のグランドをケースにねじ止めすることによってケースと接続すると、やや安定する。ただケースの蓋を閉めるとかなり受信信号強度が弱くなったりして、どうもよくわからない。単にどこかの接続が間違っているだけのような気がする。浮遊容量で結合しているだけのような。なんだか難しいぞ。受信感度的にはIC-R5と聞き比べてみた限りではあまり変わらない。

430MHZのトランスバーターは、多分初段のアンプが発振気味なのではないか。手を近づけただけで動作が変わるのはやはりおかしい。あと局発もいまいち不安定な感じがする。水晶が430〜434MHz用と434〜438MHz用とあるが特に下の周波数帯にすると、何も信号がないのにSメータが振れたり、またそれが暫くすると戻ったりする不可解な動作をする。ちょっと難しそう。初段のデュアルゲートFETの周辺回路を見直す必要があるのか。。。

ちょっとバイアス電圧等を調べなおしたところ、初段のFETの抵抗分圧で与えているゲート電圧が計算上は2V程度のはずが3Vちょっとある。2段目のミキサとして使っているSGM2006Mのゲート電圧もおかしい。よく調べるとツェナーダイオードの電圧が5Vの筈が8Vくらいもある。どうもおかしい。ツェナーダイオードが壊れているわけでもなさそうなので、電源電圧を落としていったところ、10.5V程度の供給電圧でツェナーダイオードの電圧が5V位になった。この状態でバイアス電圧を測ると、計算どおりとなった(当たり前だけど)。この状態だと受信状態もまあまあの感じがした。ただ信号がないときでもSメータが触れてしまいちょっとゲインが高すぎる感じがする。とにかく、ツェナーダイオードにつながっている抵抗(270Ω)の値が適正でないような気がする。
